Ar-Ge / Shingled Technology
Güneş panelini
yeniden tasarlıyoruz.
Bir güneş hücresini yalnızca küçültmüyoruz. Onu, kullanılacağı ürünün ihtiyaçlarına göre yeniden ele alıyoruz.
Önce uygulamayı, kullanılabilir yüzeyi, hedeflenen gücü, çalışma gerilimini ve ürün geometrisini tanımlarız. Ardından hücre geometrisini, elektriksel mimariyi ve modül içerisindeki çalışma biçimini bu gereksinimlere göre yeniden kurgularız.
DESIGN LOGICApplication → Surface → PV Architecture
ENGINEEREDSPUTEK PV

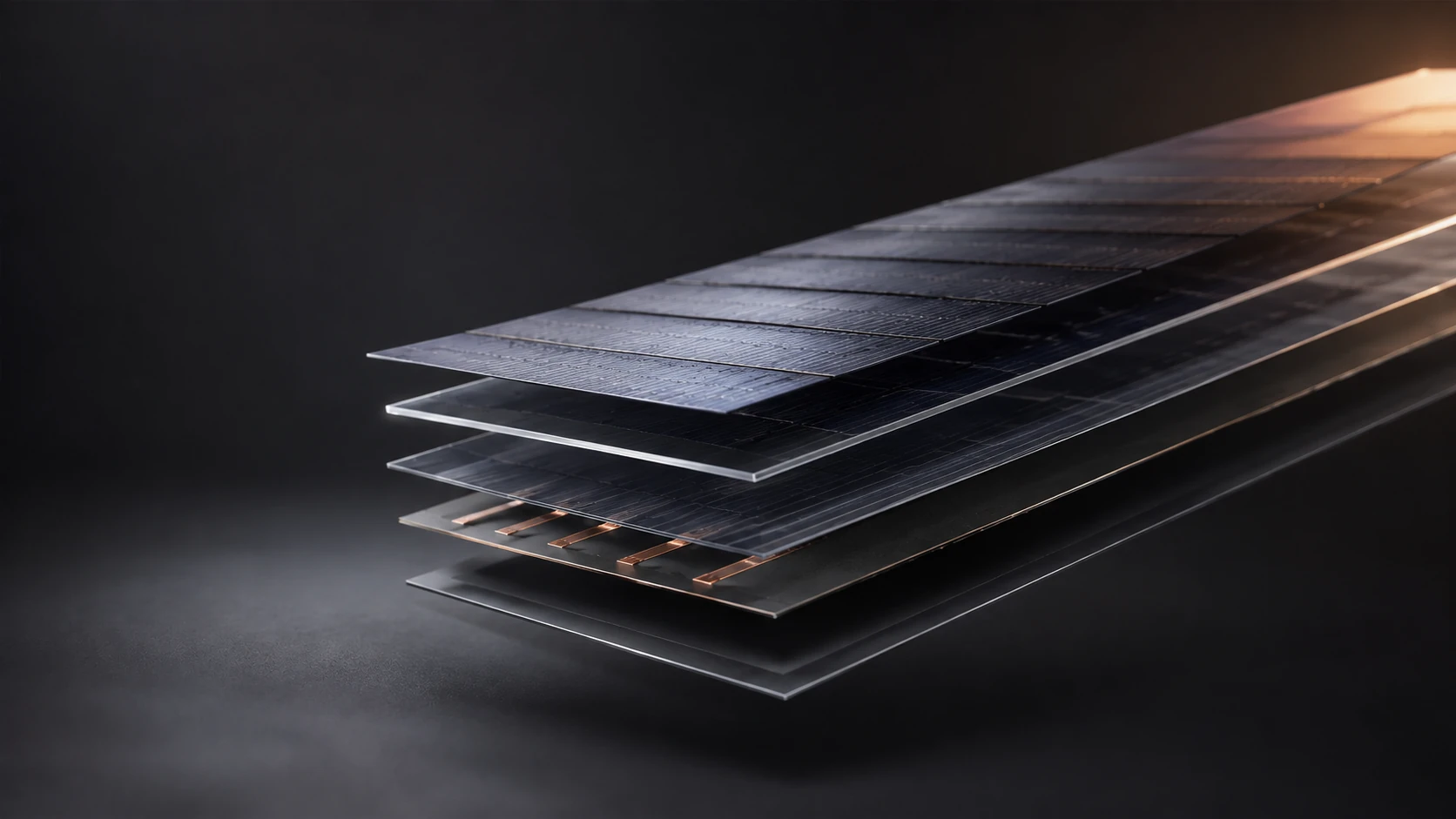

Shingled Technology
Daha fazla hücre değil.
Daha akıllı bir hücre mimarisi.
Bir fotovoltaik modülün performansını yalnızca hücrenin katalog verimi belirlemez. Hücreler arasındaki boşluklar, akım yolları, bağlantı dirençleri, optik kayıplar ve aktif alan oranı da nihai ürünü şekillendirir. Shingled mimari bu parametrelerin hücre seviyesinden itibaren yeniden ele alınmasına imkân verir.
SPUTEK yaklaşımıHücreyi hazır bir komponent olarak kabul etmek yerine, onu modülün mühendislik tasarımının bir parçası hâline getiriyoruz.
Daha etkin yüzey kullanımı
Hücreler arasındaki pasif bölgelerin azaltılması, özellikle alanın sınırlı olduğu karavan, marin, mobil ve OEM uygulamalarında kullanılabilir yüzeyden daha fazla yararlanmayı sağlar.
Daha kontrollü elektriksel mimari
Yeniden yapılandırılmış hücre elemanları; seri/paralel topolojinin, çalışma geriliminin ve akım yollarının uygulamanın ihtiyaçlarına göre tasarlanabilmesine alan açar.
Daha bütünleşik yüzey
Bağlantı bölgelerinin örtüşen yapı içerisinde gizlenebilmesi, daha homojen ve ürün tasarımına daha kolay entegre edilebilen bir fotovoltaik yüzey oluşturabilir.
Daha fazla tasarım özgürlüğü
Standart Hücre → Standart Panel → Uygulama akışını tersine çeviriyoruz: Uygulama → Yüzey → Enerji İhtiyacı → Elektriksel Mimari → Hücre Geometrisi → Modül.
Design Platform
Shingled bir ürün değil.
Bir teknoloji platformu.
Hücre geometrisini ve elektriksel mimariyi uygulamaya göre yeniden kurgulayabilmek; yalnızca hafif panel üretmekten daha fazlasını mümkün kılar. Voltaj, akım, form, aktif yüzey dağılımı ve kullanım biçimi aynı mühendislik platformu üzerinde yeniden tasarlanabilir.
Aynı gücü daha yüksek gerilim ve daha düşük akımla taşıyan uygulamaya özgü PV mimarileri.
İncele ↘Gündüz enerji üreten, gece kontrollü mimari ışık yüzeyine dönüşebilen BIPV konsepti.
İncele ↘Aktif alan kullanımını hafif, taşınabilir ve ürüne göre tasarlanmış elektriksel mimariyle birleştiren mobil enerji platformu.
İncele ↘Higher-Voltage PV
Aynı watt.
Farklı voltaj.
Geleneksel modül mimarisinde güç çoğunlukla görece düşük modül gerilimi ve daha yüksek akımla taşınır. Shingled tasarım özgürlüğü ise belirli uygulamalarda aynı gücü daha yüksek gerilim ve daha düşük akımla taşıyan alternatif çalışma noktaları oluşturmayı mümkün kılabilir.
→
Gücü artırmadan gerilimi artırmak.
Daha düşük akım, aynı iletken direncinde I²R kaynaklı kayıpları ve termal yükü azaltma potansiyeli taşır. Bu değerler konsept seviyesinde mühendislik örneğidir; nihai ürünün çalışma noktası uygulamaya göre tasarlanır.
Engineering Responsibility
Daha yüksek gerilim, daha yüksek mühendislik sorumluluğu.
Gerilim yükseldikçe yalıtım sistemi, creepage/clearance mesafeleri, junction-box, kablo ve konnektör seçimi, bypass mimarisi, güç elektroniği giriş sınırları ve maksimum sistem gerilimi birlikte değerlendirilmelidir. Higher-Voltage PV yaklaşımı yalnızca daha fazla hücreyi seri bağlamak değil; hücreden konnektöre kadar elektriksel mimariyi yeniden tasarlamaktır.
Solar Facade / BIPV
Gündüz enerji.
Gece mimari kimlik.
Fotovoltaik yüzeyi binaya sonradan eklenen teknik bir ekipman olarak değil, yapı kabuğunun fonksiyonel bir parçası olarak ele alıyoruz. Luminous Solar Facade konsepti, shingled PV yüzeyini kontrollü ışık etkisi oluşturabilecek cephe katmanlarıyla birleştirmeyi hedefler.
Geleneksel CepheKaplama→BIPVKaplama + Enerji→SPUTEK VizyonuKaplama + Enerji + Işık + Kimlik
Enerji üreten aktif cephe
Daha homojen siyah yüzey, daha az görünür elektriksel bağlantı ve farklı modül geometrileriyle mimari entegrasyon hedeflenir.
Kontrollü mimari ışık
Enerji depolama, sensör, zamanlama, dimming ve bölgesel kontrol ile gerektiği kadar, gerektiği yerde ve gerektiği zaman ışık üretilebilen cephe sistemleri geliştirilebilir.
Foldable Shingled Solar
Katlanabilir paneli,
panel gibi tasarlamadık.
Mobil enerjide amaç yalnızca yüksek güç üretmek değildir; mümkün olan en küçük taşıma hacmi ve en düşük ağırlıkla geniş bir aktif PV alanını güvenli biçimde taşımaktır. Bu nedenle fotovoltaik yaprakları, elektriksel topolojiyi, mekanik katlanma bölgelerini, kablo geçişlerini ve kullanıcı deneyimini birlikte ele alıyoruz.
Design PrincipleEsnekliği hücreyi tekrar tekrar keskin biçimde bükerek değil, ürün mimarisinde kontrollü mekanik mafsal bölgeleri oluşturarak tasarlarız.
Cell-Agnostic Architecture
Hücre teknolojisi değişebilir.
Mimari adapte olur.
Tek bir hücre nesline bağlı kapalı bir üretim sistemi yerine, farklı fotovoltaik hücre teknolojilerine uyarlanabilecek bir platform geliştirmeyi hedefliyoruz. Değişmeyen mühendislik sorusu şu: “Bu hücreyi ürüne en etkili şekilde nasıl entegre ederiz?”
OEM Photovoltaic Engineering
Standart panel kataloğunun
dışında düşünün.
Bir OEM projesine “kaç watt?” sorusuyla başlamıyoruz. Önce kullanılabilir yüzeyi, hedef gerilimi, ağırlık limitini, yüzey geometrisini, mekanik sınırları, seri/paralel mimariyi ve çalışma ortamını tanımlıyoruz. Daha sonra fotovoltaik ürünü bu parametrelere göre geliştiriyoruz.
Standart üründen özel uygulamaya değil.Özel uygulamadan özel fotovoltaik ürüne.
Patent & Intellectual Property
Asıl teknoloji görünenden daha fazlasıdır.
Fikri mülkiyet çalışmaları; fotovoltaik hücrelerin yeniden yapılandırılması, shingled hücre mimarisi, interconnection yaklaşımı ve üretim prosesinin belirli bölümlerini kapsar. Kritik bağlantı geometrileri, proses parametreleri, malzeme kombinasyonları, toleranslar ve üretim detayları SPUTEK'in know-how'ı olarak korunur.
Engineering Notes
Teknolojiyi abartmadan,
mühendislik sınırlarıyla anlatıyoruz.
Shingled panel her zaman daha verimli midir?+
Hayır. “Shingled” ifadesi tek başına belirli bir modül verimliliğini garanti etmez. Nihai performans; hücre verimi, geometri, aktif alan, interconnection direnci, optik kayıplar, elektriksel topoloji, enkapsülasyon ve üretim hassasiyetinin birlikte sonucudur.
Shingled teknoloji gölgelenmeye karşı otomatik olarak daha mı iyidir?+
Bu, modülün elektriksel mimarisine bağlıdır. Shingled yapı farklı seri/paralel topolojilere ve alternatif akım yollarına izin verebilir; ancak gölge performansını belirleyen esas unsur hücrelerin nasıl elektriksel olarak bağlandığıdır.
Teknolojinin neden bütün üretim detaylarını paylaşmıyorsunuz?+
Bir üretim teknolojisinin değeri yalnızca nihai ürün görünümünde değildir. Malzeme, geometri, proses sırası, parametreler ve toleransların birlikte nasıl yönetildiği kritik know-how oluşturur. Bu nedenle prensipleri açıklar, üretim sırrı niteliğindeki detayları koruruz.
The future is not one cell.
It is one platform for every generation.
We don't adapt products to solar panels. We adapt photovoltaics to products.
